蒸汽流量測量方法如果按工作原理細分，可分為直接式質量流量計和推導式(也稱間接式)質量流量計兩大類。前者直接檢測與質量流量成函數關系的變量求得質量流量;后者用體積流量計和其他變量測量?jì)x表，或兩種不同測量原理流量計組合成的儀表，經計算求得質量流量。

   現在人們廣泛使用的蒸汽質量流量計絕大多數仍為推導式。其中，以節流式差壓流量計和渦街流量計為核心組成的蒸汽質量流量計是主流，這兩種方法有各自的優點和缺點，而且具有良好的互補性。

   在差壓式流量計中，線性孔板以其范圍度廣、穩定性好的優勢占有一定市場份額，除此之外，科利奧里質量流量計、均速管流量計、超聲流量計等在蒸汽流量測量中也有應用。

用節流式差壓流量計測量蒸汽質量流量

   從式(3.2)可清楚看出，儀表示值同ρ1密切相關。而蒸汽工況(溫度t,壓力p)的變化，必然使ρ1產生相應的變化。因此，差壓式流量計必須與用以求取蒸汽密度的工況測量?jì)x表配合，并同計算部分一起組成推導式質量流量計，才能保證測量精確度。

   在實際應用系統中，常用測量點附近的流體溫度、壓力，經計算后求得相應的密度，再經演算求得瞬時質量流量，通常稱作溫度、壓力補償。根據水蒸氣的性質和特點，在過熱狀態和飽和狀態時可有不同的補償方法。

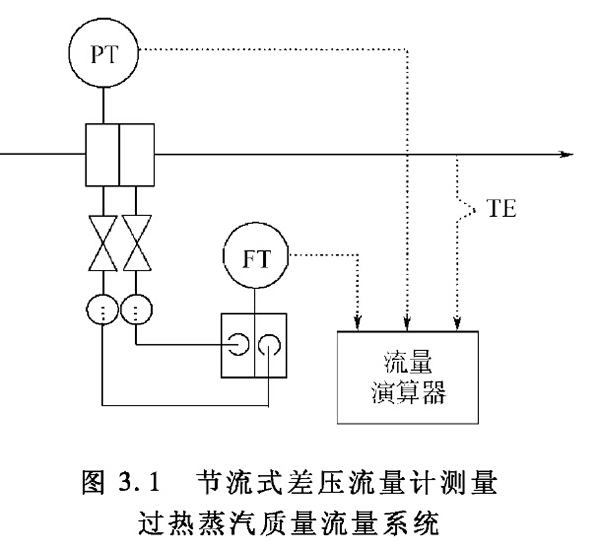

   (1)過熱蒸汽質量流量測量當流體為過熱蒸汽時，ρ1取決于流體壓力P1和流體溫度t1。如下圖所示為測量系統。

   (2)飽和蒸汽質量流量測量飽和蒸汽的壓力和溫度是密切相關的，臨界飽和狀態的蒸汽從其壓力查得的密度同從其溫度查得的密度是相等的，所以推導式質量流量計測量其流量時，既可采用壓力補償也可采用溫度補償。采用壓力補償時，是利用ρ1 =f（p1）的關系獲得ρ1;采用溫度補償時，是利用ρ1 =f（t1）的關系獲得ρ1。兩種方法中以壓力補償較宜，詳見3.1.5節分析。

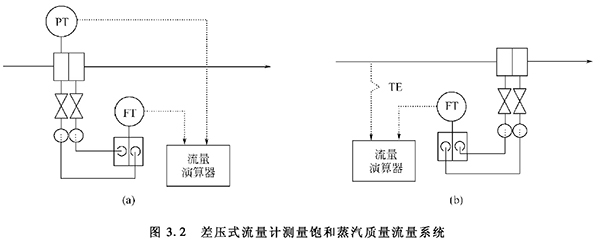

   圖3.2(a)所示為壓力補償法，圖3.2(b)所示為溫度補償法。

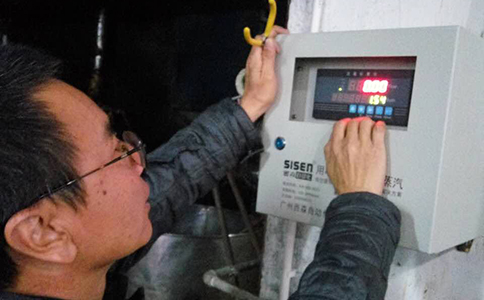

   西森·中國 自主研發生產的每一臺蒸汽流量計出廠前必須經過實流標定。我們擁有并聯使用標準表裝置與氣體音速?lài)娮煅b置，全面地解決客戶的安裝和運行上的煩惱。
