壓力變送器工作原理

    用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4-20mADC信號輸出。主要有電容式壓力變送器和擴散硅壓力變送器，陶瓷壓力變送器，應變式壓力變送器等。介質壓力直接作用于敏感膜片上，分布于敏感膜片上的電阻組成的惠斯通電橋，利用壓阻效應實現了壓力量向電信號的轉換，通過電子線路將敏感元件產生的毫伏信號放大為工業標準信號。

1、電容式

    當壓力直接作用在測量膜片的表面，使膜片產生微小的形變，測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，然后采用專用芯片將這個電壓信號轉換為工業標準的4-2OmA電流信號或者1-5V電壓信號。
由于測量膜片采用標準化集成電路，內部包含線性及溫度補償電路，所以可以做到高精度和高穩定性，變送電路采用專用的兩線制芯片，可以保證輸出兩線制4-2OmA電流信號，方便現場接線。

2、擴散硅式

    被測介質的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。

3、陶瓷膜片

    壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號。

4、應變片式

    電阻應變片是一種將被測件上的應、變變化轉換成為一種電信號的敏感器件。它是壓阻式應變變送器的主要組成部分之一。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。

    通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。

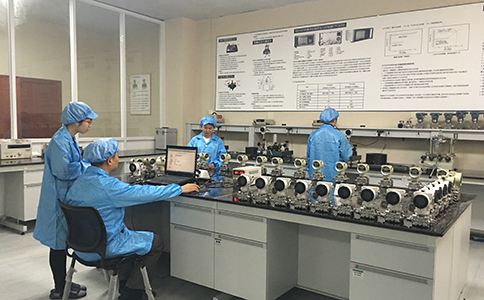

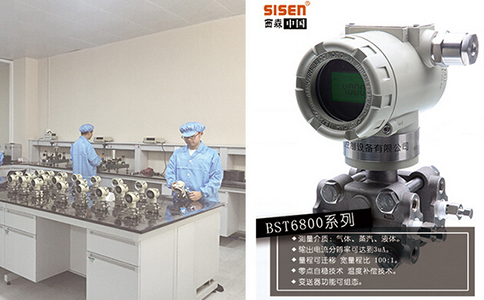

    西森·中國，完整的壓力變送器家族，全面滿足您的測量需求。作為壓力變送器生產廠家，西森每一款產品，從磨具、產品外形設計、實流標定裝置，都是由我們的工藝工程師一點一滴構圖搭建得來。
