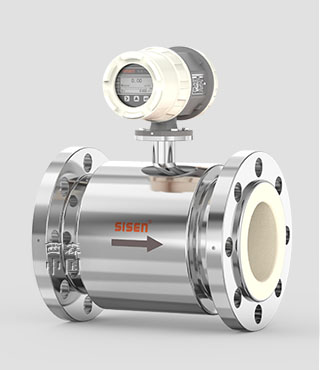

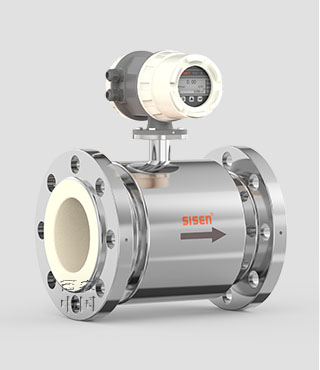

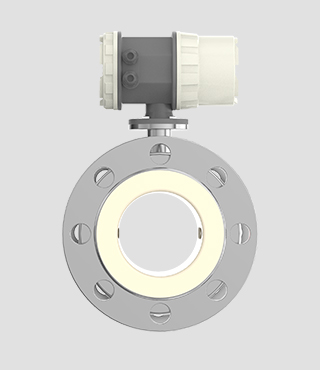

開發背景 FLDC系列電磁流量計是由西森中國（SISEN）與美國工業100強“西納過程控制集團”于2013年開發的高性能電磁流量計系列產品，采用了全球高端的漸進重復勵磁技術，各項性能指標均等同于國際主流產品。美國TI公司，與梅特勒托利多稱重技術有限公司承諾將竭盡全力支持SISEN未來10年的新型流量計探究，保持全球測量技術無縫隙拓展與研究全方位超大口徑計量搭配全球尖端的漸進重復勵磁技術，清晰呈現完美工作狀。精準的計量，品質的傳承，讓一切污水貿易計量糾紛變得平和、安心。
1、結構方式流量計結構簡單，傳感器內無活動部件，便于維護，故使用壽命長；無阻流部件，所以無壓力損失，能源消耗低，測量精度高。
2、傳感器采用整體密封結構，測量管和外殼合為一體，防潮、防水性好，適宜地下或潮濕環境安裝。
3、顯示功能高清晰度慈光寬溫型LCD液晶顯示，可在線修改參數中英文菜單操作，使用方便，操作簡單，易學易懂可顯示累積流量、瞬時流量、流速、口徑、通訊地址和輸出20mA對應的最大流量值（可以任意設定）及流向指示。
操作設置漢用面板上三/四個鍵配合液晶提示，即可完成組態和控制，簡單、快速、方便、安全。
4、勵磁方式采用先進的低頻方波恒勵磁，抗干擾能力強，工作可翁；性能穩定。
5、量程自動切換流量計在液體流量寬范圍變化時，量程可自動切換，保證全量程范圍內準確測量，特別適用于晝夜流量范圍變化大并需要發出控制信號的場合。
6、正反流向計量功能用戶可以選擇正向計量或反向計量（無特殊要求時，出正向計量，反向不計量），內部有三個積算器總量，可分別記錄：正向總量、反向總量、值總量。
7、信號輸出功能流量計可以輸出（4~20）mA標準電流信號和脈沖信號，可與配套設備或微機等其它控制系統配合使用。
8、通訊功能具有RS485數字通訊信號輸出，同時可選用RS232C及HART等現場總線數字通訊輸出。
9、小信號切除功能用戶可通過顯示面板設置下限電壓和下限流量，從而切除干擾性小信號流量。
10、自檢故障與自診斷功能·斷電保護功能。
|
公稱通徑
（mm）
|
額定壓力
(出場默認)
（MPa）
|

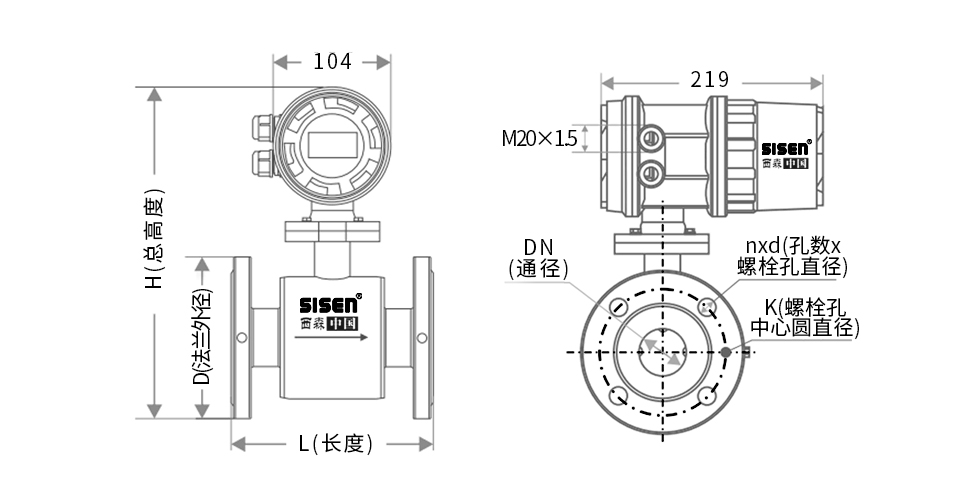

儀表外形尺寸
|
重量
（kg）
|
|
L(長度)
|
H(總高度)
|
D(法蘭外徑)
|
K(螺栓孔中心圓直徑)
|
nxd(孔數x
螺栓孔直徑)
|
|
10
|
4.0
|
200
|
245
|
90
|
60
|
4xφ14
|
4.5
|
|
15
|
200
|
310
|
95
|
65
|
4xφ14
|
6
|
|
20
|
200
|
315
|
105
|
75
|
4xφ14
|
5.5
|
|
25
|
200
|
320
|
115
|
85
|
4xφ14
|
5
|
|
32
|
200
|
335
|
140
|
100
|
4xφ18
|
8
|
|
40
|
200
|
355
|
150
|
110
|
4xφ18
|
9.5
|
|
50
|
200
|
365
|
165
|
125
|
4xφ18
|
10.5
|
|
65
|
1.6
|
200
|
385
|
185
|
145
|
4xφ18
|
14
|
|
80
|
200
|
395
|
200
|
160
|
8xφ18
|
14
|
|
100
|
250
|
415
|
220
|
180
|
8xφ18
|
19
|
|
125
|
250
|
460
|
250
|
210
|
8xφ18
|
23
|
|
150
|
300
|
490
|
285
|
245
|
8xφ22
|
33
|
|
200
|
1.0
|
350
|
530
|
340
|
295
|
8xφ22
|
40
|
|
250
|
450
|
545
|
395
|
350
|
12xφ23
|
63
|
|
300
|
500
|
560
|
445
|
400
|
12xφ23
|
73
|
|
350
|
550
|
583
|
505
|
460
|
16xφ23
|
91
|
|
400
|
600
|
633
|
565
|
515
|
16xφ26
|
107
|
|
450
|
600
|
696
|
615
|
565
|
20xφ26
|
127
|
|
500
|
600
|
753
|
670
|
620
|
20xφ26
|
150
|
|
600
|
600
|
857
|
780
|
725
|
20xφ30
|
197
|
|
700
|
700
|
980
|
890
|
840
|
24xφ30
|
255
|
|
800
|
800
|
1091
|
1015
|
950
|
24xφ33
|
339
|
|
900
|
900
|
1183
|
1115
|
1015
|
28xφ33
|
452
|
|
1000
|
0.6
|
1000
|
1295
|
1230
|
1160
|
28xφ35
|
525
|
|
1200
|
1200
|
1497
|
1405
|
1340
|
32xφ33
|
683
|
|
1400
|
1400
|
1697
|
1630
|
1560
|
36xφ36
|
852
|
|
1600
|
1600
|
1920
|
1830
|
1760
|
40xφ36
|
1035
|
|
1800
|
1800
|
2115
|
2045
|
1970
|
40xφ39
|
1315
|
|
2000
|
2000
|
2350
|
2265
|
2180
|
48xφ42
|
1745
|
|
 流量計對安裝點的上下游直管段有一定要求，否則會(huì )影響測量精度，詳細見如下各圖。
|
|
執行標準
|
JB/T 9248-2015
|
|

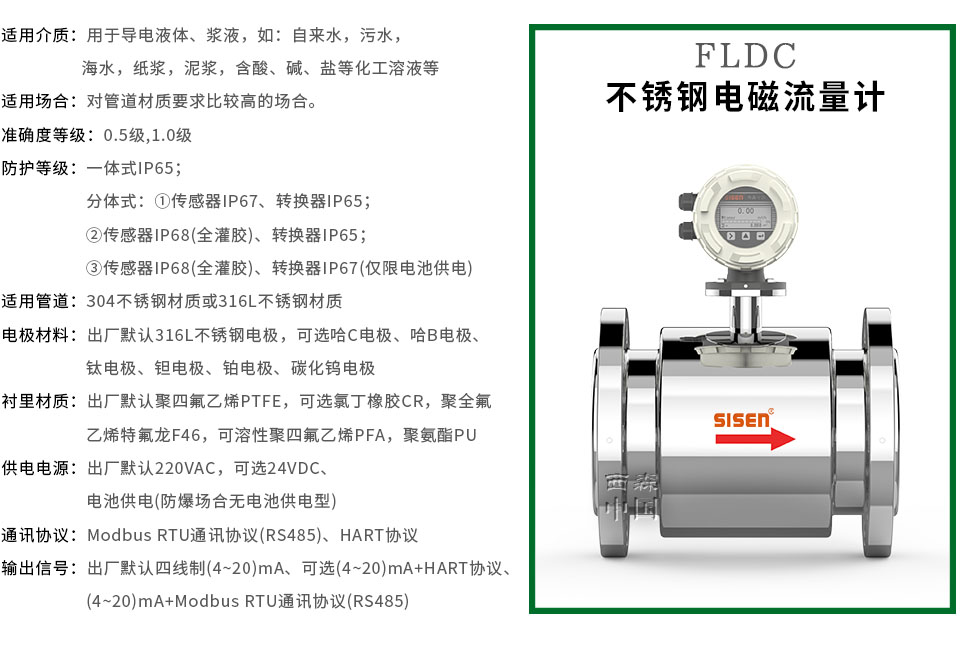

測量介質
|
導電液體、漿液
|
|
類型
|
管道式電磁流量計
|
|
結構形式
|

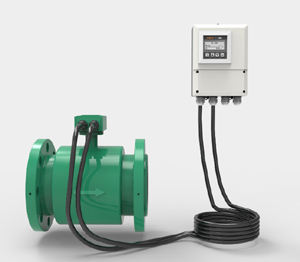

一體式、分體式
|
|
公稱通徑DN（mm）
|
6、8、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000
|
|
額定壓力
|
DN6～DN50
|
DN65
|
DN80
|
DN100~DN150
|
DN200~DN900
|
DN1000~DN2000
|
|
≤4.0MPa
|
≤1.6MPa
|
≤4.0MPa
|
≤1.6MPa
|
≤1.0MPa
|
≤0.6MPa
|
|
特殊壓力：可定制
|
|
流速范圍
|
(0~10)m/s自行設定
|
|
介質電導率
|
①出廠默認>30μS/cm；②可選低電率型5μS/cm~30μS/cm |
|
流量計成套
準確度等級
|
0.5級或1.0級(整體精度)
|
|
工作環境溫度
|
-20℃~+60℃
|
|
襯里材料
及工作溫度
|
氯丁橡膠（CR）
|
-20℃~+65℃
|
|
聚氨酯（PU）
|
-20℃~+65℃
|
|
聚四氟乙烯（PTFE）
|
-40℃~+120℃
|
|
聚全氟乙丙烯特氟龍（F46或FEP） |
-40℃~+180℃
|
|
可溶性聚四氟乙烯（PFA）
|
-100℃~+180℃
|
|
陶瓷
|
0℃~+150℃，0~＋250℃定制
|
|
電極材料
|
316L、哈氏合金(HB、HC)、鉭(Ta)、鈦(Ti)、鉑(Pt)、碳化鎢(WC)、陶瓷
|
|
電極形式
|
固定式、刮刀式、可拆卸式
|
|
電極數量
|
標配3個電極(2個測量電極+1個接地電極)，接口徑配置
|
|
連接法蘭標準
|
符合國標GB9119(可按用戶要求定制)
|
|
連接法蘭材質
|
碳鋼(標配)、不銹鋼(可選)
|
|
接地環材質
|
DN15~DN2000：304不銹鋼、316不銹鋼、PVC接地環+接地電極
|
|
外殼材料
|
碳鋼(標配)、不銹鋼(可選)
|
|
供電電源
|
(110~240)VAC，50Hz/60Hz；24VDC±10%；電池供電(3.6VDC)
|
|
功耗
|
≤15VA
|
|
輸出信號
|
(4~20)mA電流輸出、頻率輸出和脈沖當量輸出
|
|
可選通訊協議
|
Modbus RTU通訊協議(RS485)，支持標準Modbus RTU通訊協議，HART協議，GPRS
|
|
電氣接口
|
M20×1.5
|
|
防護等級
|
一體式IP65；
分體式：①傳感器IP67、轉換器IP65；②傳感器IP68(全灌膠)、轉換器IP65；③傳感器IP68(全灌膠)、轉換器IP67(僅限電池供電)
|
|
配線長度(分體型)
|
標配10米電纜線，轉換器與傳感器之間的電纜線一般不超過30m
|
|
防爆標志
|
本安+隔爆型：Ex db ia[ia Ga] mb ⅡC T4 Gb
|
|
流動方向
|
正向、反向
|
|
恒流負載
|
≤750Ω
|
|
儲存溫度
|
-40℃~+65℃
|
|
相對濕度
|
5%~95%
|
|
報警(常開)
|
空管、勵磁、上下限
|
襯里材料性能表
|
電極材料性能表
|
材料
|
耐腐蝕性能和適用范圍
|
|
316L
|
適用：1、生活用水、工業用水、原水井本、城市污水
2、弱腐蝕性酸、堿、鹽溶液，如硝酸、硫酸（室溫下濃度<5%）、沸騰的磷酸，在一定壓力下的亞硫酸、海水、醋酸等介質?？?nbsp; 廣泛用于石油化工、尿素、維尼綸等工業場合
|
|
哈氏合金B（HB）
|
適用：1、鹽酸（濃度<10%）等非氧化酸
2、氫氧化鈉（濃度<50%）、一切濃度的氫氧化銨堿溶液
3、磷酸、有機酸
不適用：硝酸、氨水、氫氧化鈉
|
|
哈氏合金C（HC）
|
適用：1、混酸，如鉻酸與硫酸的混合溶液
2、氧化性鹽類，如：海水
不適用：鹽酸、氨水、氫氧化鈉
|
|
鈦（Ti）
|
適用：1、鹽，如①氯化物（氯化物/鎂/鋁/鈣/銨/鐵等）②鈉鹽、鉀鹽、銨鹽、次氯酸鹽、海水
2、濃度<50%氫氧化鉀、氫氧化鈉、氫氧化銨、氫氧化鋇堿溶液
3、氨水(濃度≤30%)、次氯酸鈉溶液(若口徑＜DN25時建議選用316L電極）
不適用：鹽酸、硫酸、磷酸、氫氟酸等還原性酸
|
|
鉭（Ta）
|
適用：1、鹽酸（濃度<40%）、稀硫酸和濃硫酸(濃度≤98%且溫度＜60℃)（不包括發煙硫酸）
2、二氧化氯、氯化鐵、次氯酸、氯化鈉、乙酸鉛等
3、硝酸（包括發煙硝酸）等氧化性酸、溫度低于80℃的王水
不適用：堿、氫氟酸
|
|
鉑（Pt）
|
適用：1、幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸）
2、98％硫酸且溫度＞60℃
不適用：王水、銨鹽
|
|
碳化鎢（WC）
|
適用：紙漿、污水、能抗固體顆粒干擾
不適用：無機酸、有機酸、氯化物
|
|
陶瓷電極
|
適用：1、磨損大，易附著的漿液測量
2、具有高的耐壓強度，適用于高壓漿液的測量
3、優良的耐熱性和耐熱沖擊性，特別適用于高、低溫消毒管道的食品和醫藥衛生行業的應用
4、優良的耐腐蝕性，能夠用于包括混酸，王水等強腐蝕
|
|
|
|
公稱
通徑
（mm）
|
V=0.1m/s Qmax=m3/h
|
V=0.3m/s Qmax=m3/h
|
V=0.5m/s Qmax=m3/h
|
V=1 m/s Qmax=m3/h
|
V=2 m/s Qmax=m3/h
|
V=3 m/s Qmax=m3/h
|
V=5 m/s Qmax=m3/h
|
V=7 m/s Qmax=m3/h
|
V=10 m/s Qmax=m3/h
|
|
6
|
0.01
|
0.03
|
0.05
|
0.1018
|
0.2036
|
0.3054
|
0.5089
|
0.7125
|
1.018
|
|
8
|
0.018
|
0.054
|
0.09048
|
0.1810
|
0.3619
|
0.5429
|
0.9048
|
1.2667
|
1.8096
|
|
10
|
0.028
|
0.08
|
0.14137
|
0.2827
|
0.5655
|
0.8482
|
1.4137
|
1.96
|
2.8274
|
|
15
|
0.064
|
0.19
|
0.31809
|
0.6362
|
1.2723
|
1.9085
|
3.1809
|
4.45
|
6.3617
|
|
20
|
0.113
|
0.34
|
0.56549
|
1.1310
|
2.2619
|
3.3929
|
5.6549
|
7.91
|
11.3097
|
|
25
|
0.238
|
0.53
|
0.884
|
2.3821
|
4.7642
|
7.1463
|
8.84
|
12.39
|
17.6715
|
|
32
|
0.29
|
0.87
|
1.448
|
2.90
|
5.79
|
8.69
|
14.48
|
20.27
|
28.95
|
|
40
|
0.452
|
1.36
|
2.26195
|
4.5239
|
9.0478
|
13.5717
|
22.6195
|
31.67
|
45.2389
|
|
50
|
0.707
|
2.12
|
3.53429
|
7.0686
|
14.1372
|
21.2058
|
35.3429
|
49.48
|
70.6858
|
|
65
|
1.195
|
3.58
|
5.97295
|
11.946
|
23.8918
|
35.8377
|
59.7295
|
83.62
|
119.459
|
|
80
|
1.810
|
5.43
|
9.04779
|
18.0956
|
36.1911
|
54.2867
|
90.4779
|
126.67
|
180.956
|
|
100
|
2.827
|
8.48
|
14.1372
|
28.274
|
56.5487
|
84.8230
|
141.372
|
197.92
|
282.743
|
|
125
|
4.417
|
13.25
|
22.08925
|
44.1775
|
88.3575
|
132.535
|
220.8925
|
309.25
|
441.7875
|
|
150
|
6.362
|
19.09
|
31.8086
|
63.617
|
127.235
|
190.852
|
318.086
|
445.32
|
636.173
|
|
200
|
11.310
|
33.93
|
56.5487
|
113.097
|
226.195
|
339.292
|
565.487
|
791.7
|
1130.973
|
|
250
|
17.671
|
53.01
|
88.3573
|
176.715
|
353.429
|
530.144
|
883.573
|
1236.97
|
1767.146
|
|
300
|
25.447
|
76.34
|
127.2345
|
254.469
|
508.938
|
763.407
|
1272.345
|
1781.29
|
2544.690
|
|
350
|
34.636
|
103.91
|
173.1803
|
346.361
|
692.721
|
1039.082
|
1731.803
|
2424.52
|
3463.606
|
|
400
|
45.239
|
135.72
|
226.1947
|
452.389
|
904.779
|
1357.168
|
2261.947
|
3166.76
|
4523.893
|
|
450
|
57.256
|
171.78
|
286.2776
|
572.555
|
1145.111
|
1717.666
|
2862.776
|
4007.885
|
5725.553
|
|
500
|
70.686
|
212.06
|
353.4292
|
706.858
|
1413.717
|
2120.575
|
3534.292
|
4948.02
|
7068.584
|
|
600
|
100.79
|
305.37
|
508.9380
|
1017.876
|
2035.752
|
3053.628
|
5089.380
|
7125.3
|
10178.76
|
|
700
|
138.54
|
415.62
|
692.7212
|
1385.442
|
2770.885
|
4156.327
|
6927.212
|
9697.8
|
13854.42
|
|
800
|
180.96
|
542.88
|
904.7787
|
1809.557
|
3619.115
|
5428.672
|
9047.787
|
12667.2
|
18095.57
|
|
900
|
229.02
|
687.06
|
1145.111
|
2290.221
|
4580.442
|
6870.663
|
11451.11
|
16031.4
|
22902.21
|
|
1000
|
282.74
|
848.22
|
1413.717
|
2827.433
|
5654.867
|
8482.300
|
14137.17
|
19791.8
|
28274.33
|
|
1200
|
407.15
|
1221.5
|
2053.752
|
4071.504
|
8143.008
|
12214.51
|
20357.52
|
28500.5
|
40715.04
|
|
1400
|
554.18
|
1662.5
|
2770.885
|
5541.769
|
11083.54
|
16625.31
|
27708.85
|
38792.4
|
55417.69
|
|
1600
|
723.82
|
2171.5
|
3619.115
|
7238.230
|
14476.46
|
21714.69
|
36191.15
|
50667.6
|
72382.30
|
|
1800
|
916.09
|
2748.3
|
4580.442
|
9169.884
|
18321.77
|
27482.65
|
45804.42
|
64126.2
|
91608.84
|
|
2000
|
1131.0
|
3392.9
|
5654.867
|
11309.73
|
22619.47
|
33929.20
|
56548.67
|
79168.1
|
113097.3
|
注：①表中V=0.5m/s~V=5m/s為推薦的流量計測量流量/流速，在此推薦的流量/流速范圍內測量精度最優。
②出廠默認常規流速(0.5~5)m/s；可定制更低流速(0.3~5)m/s。
|
