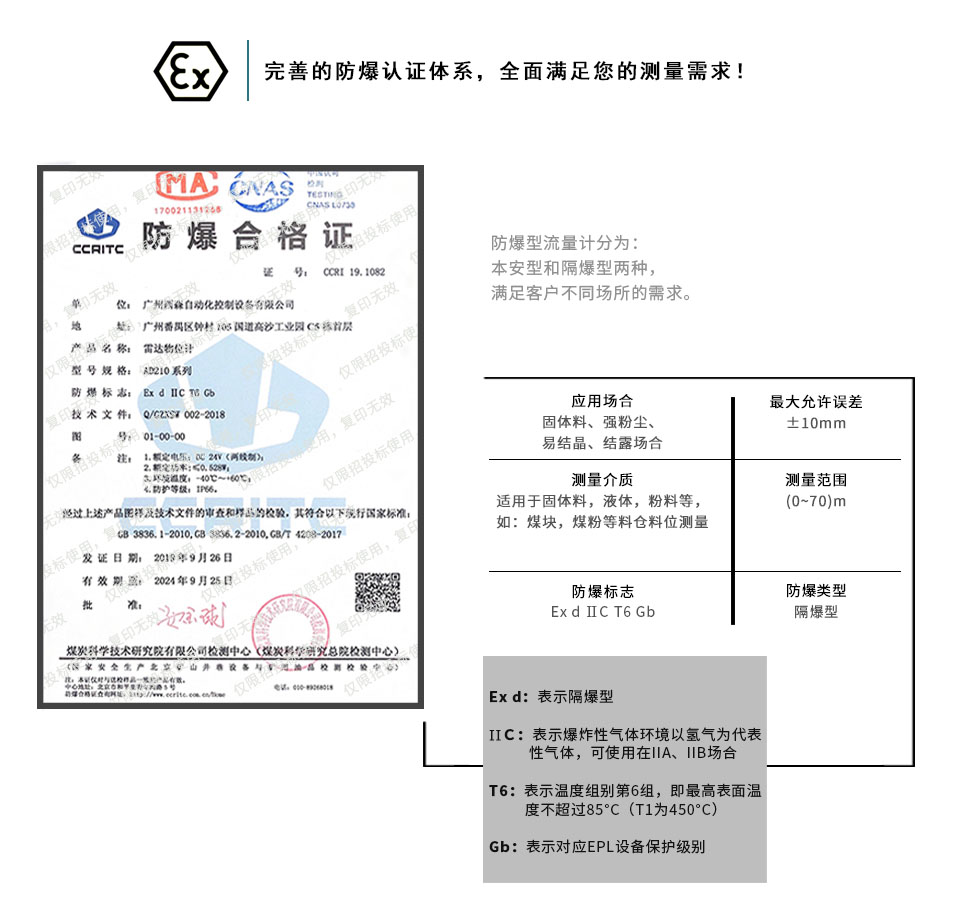

1、采用防爆設計，防爆標志：Ex d ⅡC T6 Gb；
2、采用了26GHz的高頻發射頻率，響應速度快，適用于要求快速響應的場合使用；
3、非接觸雷達，無磨損，無污染 ；
4、采用了先進的微處理器和獨特的Echo Discovery回波處理技術，增強了回波能力的同時，又有利于避開干擾物，雷達物位計可以應用于各種復雜工況 ；
5、波束角小，能量集中，具有更強抗干擾能力，大大的提高了測量精度和可靠性；
6、天線尺寸小，便于安裝，多種尺寸供選擇，適用不同的量程范圍；
7、波長更短，對在傾斜的固體表面有更好的效果 ；
8、測量盲區更小，對于小罐測量也會(huì )取得良好的效果 ；
9、幾乎不受腐蝕、泡沫影響 ；
10、幾乎不受大氣中水蒸氣、溫度和壓力變化影響 ；
11、嚴重粉塵環境也不會(huì )影響電磁工作 ；
12、高信噪比，即使在波動的環境下也能獲得更優的性能 。
 |

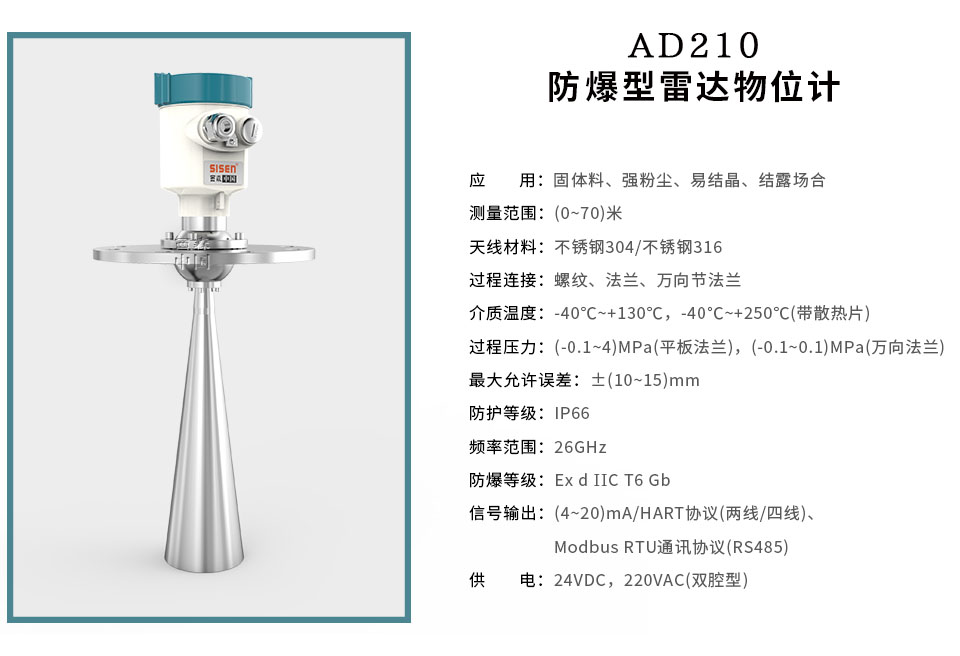

AD210 防爆型雷達物位計
|
法蘭規格
|
喇叭口直徑D
|
喇叭口高度H
|
|
DN50
|
Φ48
|
140
|
|
DN80
|
Φ76
|
215
|
|
DN100
|
Φ96
|
288
|
|
DN80
|
Φ76
|
325
（加長喇叭）
|
|
DN100
|
Φ96
|
430
（加長喇叭）
|
|
DN125
|
Φ123
|
620
|
|
|
產品型號
|
AD210A
|
AD210B
|
AD210C
|
AD210D
|
AD210E
|
AD210F
|
AD210G
|
AD210H
|
AD210K
|
AD210-TJ
|
|
過程連接
|
螺紋
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
|
法蘭
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
龍門吊
|
√
|
|
|
|
|
|
|
√
|
|
|
|
衛生型卡箍
|
√
|
|
|
|
|
|
|
|
|
|
|
過程密封
|
一體式PTFE/PVDF
|
√
|
|
|
|
|
|
|
√
|
|
|
|
FKM(Viton)-40℃~+130℃
|
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
Kalrez-40℃~+150℃
|
|
√
|
√
|
√
|
√
|
|
√
|
|
|
|
|
天線類型
和材質
|
棒狀
天線
|
Φ40
|
|
|
|
|
|
|
|
|
|
|
|
Φ45
|
√
|
|
|
|
|
|
|
|
|
|
|
Φ75
|
√
|
|
|
|
|
|
|
|
|
|
|
喇叭天線PP/PVDF/PTFE
|
√
|
|
|
|
|
√
|
|
|
|
|
|
喇叭天線304/316
|
|
√
|
√
|
√
|
|
|
|
|
|
|
|
平面天線
|
|
|
|
|
|
|
√
|
|
|
|
|
錐面天線316L+PTFE
|
|
|
|
|
|
|
|
√
|
√
|
|
|
拋物面天線304/316L
|
|
|
|
|
√
|
|
|
|
|
|
|
透鏡天線PTFE/PEEK/PP/POM
|
|
|
|
|
|
|
|
|
|
√
|
|
通訊接口
|
HART協議/Modbus RTU通訊協議（RS485）
|
|
過程溫度
|
AD210A：(-40~+130)℃
AD210C：(-40~+130)℃，(-40~+250)℃
AD210E：(-40~+130)℃，(-40~+250)℃
AD210G：(-40~+150)℃
AD210K：(-40~+80)℃
|
AD210B：(-40~+130)℃，(-40~+250)℃
AD210D：(-40~+130)℃，(-40~+250)℃
AD210F：(-40~+130)℃
AD210H：(-40~+150)℃
AD210-TJ：(40~+85)℃
|
|
供電電源
|
24VDC兩線制普通型；電源：(18~36)VDC；紋波電壓：100mV.vp.p；最大電流：22mA
24VDC兩線制；電源：(20~45)VDC；功耗：≤3W
220VAC四線制；電源：(110~260)VAC，50/60Hz；功耗：(3~5)W
|
|
環境條件
|
(-40~+80)℃
|
|
防護等級
|
IP66
|

|
