飽和狀態下的液體稱為飽和液體，其對應的蒸汽是飽和蒸汽，但最初只是濕飽和蒸汽，待蒸汽中的水分完全蒸發后才是干飽和蒸汽。蒸汽從不飽和到濕飽和再到干飽和的過程溫度是不增加的，干飽和之后繼續加熱則溫度會(huì )上升，成為過熱蒸汽。

    過熱蒸汽是比較特殊的介質，一般情況下所說的蒸汽是指過熱蒸汽。過熱蒸汽是常見的動力能源，常用來帶動汽輪機旋轉，進而帶動發電機或離心式壓縮機工作。過熱蒸汽是由飽和蒸汽加熱升溫獲得，其中絕不含液滴或液霧，屬于實際氣體。過熱蒸汽的溫度與壓力參數是兩個獨立參數，其密度應由這兩個參數決定。因此在過熱蒸汽計量的過程中必須同時運用到壓力補償和溫度補償。

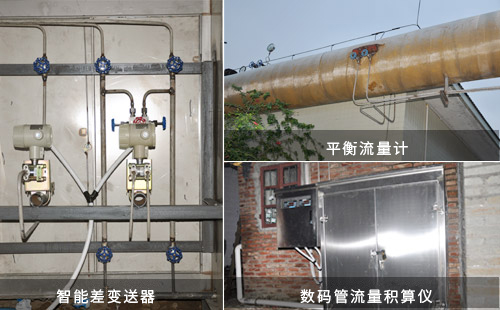

>>立刻了解更多案例

一、西森過熱蒸汽計量系統組成
   FLKB系列孔板流量計：測量介質、管道口徑、流量范圍【最大流量、正常流量、最小流量】孔板流量計的開孔尺寸很重要，孔板流量計的精度決定了過熱蒸汽計量系統的精度。

   XSFT系列流量積算儀：有數碼管顯示和全中文液晶顯示兩種產品可選；雙CPU運算【運算精度優于2*10-5%；采樣速度可高達100ms/次；EMC≥2000V，能與各種流量計配套使用。

   BST6800DP系列差壓變送器：差壓變送器與節流裝置相結合，根據節流裝置前后產生的差壓值換算流速。

   BST6600GB/CB高溫工業型壓力變送器：選用國際著名公司高精度、高穩定性高溫壓力傳感器組件，經過高可靠性的放大電路及精密溫度補償，將被測介質的絕壓或表壓轉換成4~20mA，0~5VDC，0~10VDC及1~5VDC等標準電信號。高質量的傳感器、全密封焊接的封裝技術以及完善的裝配工藝確保了該產品的優異質量和最佳性能。該產品有多種接口形式和多種引線方式，能夠最大限度的滿足客戶的需要，適用于高溫工業環境下與各種測量控制設備配套使用。

   鎧裝熱電阻：直接精確測量各種生產過程中的-200℃~500℃范圍內液體、蒸汽、氣體介質以及固體表面溫度。

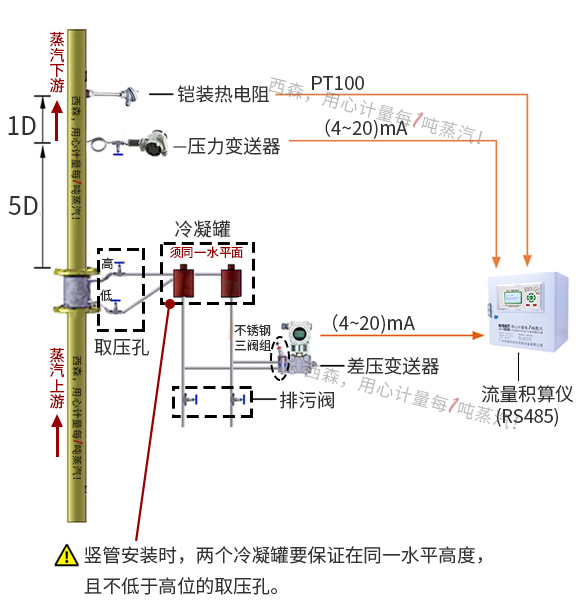

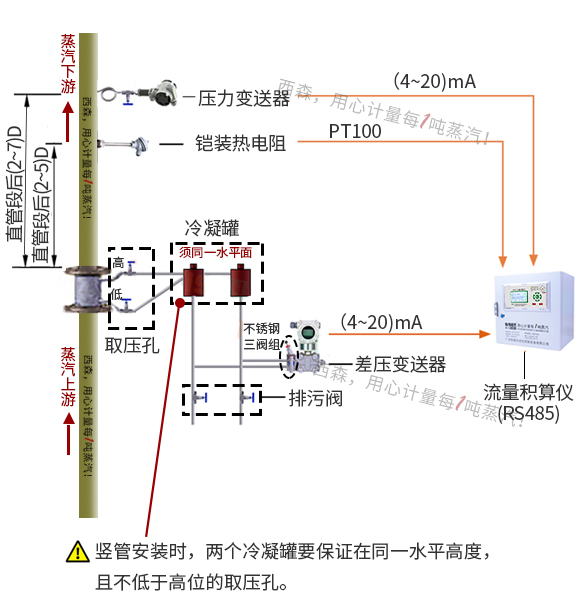

二、過熱蒸汽計量系統安裝示意圖


三、 過熱蒸汽流量?jì)x表的選型對比
   目前，工業用流量?jì)x表種類多達60余種，主要有渦街流量計、差壓式(孔板流量計、均速管、彎管。V錐流量計、分流旋翼式流量計、阿牛巴流量計、浮子式流量計)等。歷史上還沒有一種對任何流體、任何量程、任何流動狀態以及任何使用條件都適用的流量?jì)x表，任何流量?jì)x表都有它特定的適用性，也有其局限性。如果流量?jì)x表選擇不當，流量肯定測量不準。

   其中過熱蒸汽計量是一種復雜的技術，過熱蒸汽計量在選擇流量?jì)x表時應考慮5個主要因素：測量方法、性能要求和儀表規范、被測流體特性、環境條件、經濟條件(購置費用、安裝費用、運行費用、校驗費用、維護費用)。在我們的實際工作中，無論工礦企業上是用于生產的集中供熱工作中，使用最多的是孔板式(噴嘴式)流量計和V錐流量計。

（1）孔板流量計
   孔板流量計是由安裝于管道中的流量檢測件(即產生差壓裝置，簡稱一次儀表)產生的差壓，已知的流體條件和一次儀表與管道的幾何尺寸來計算流量的儀表，由差壓裝置、引壓管和差壓變送器三部分組成。這種以孔板流量計為代表的差壓式流量計應用歷史悠久、標準化程度高，應用十分普遍，可不必實流標定、差壓變送器的標準化以及系列化和通用化程度高、理論精度高、應用范圍廣和適應性強、初始投資費用低。
   FLKB系列孔板流量計+BST6800-DP系列差壓變送器+BST6600-GB系列壓力變送器+XSFT智能雙補償流量積算儀+鎧裝熱電阻。

（2）V錐流量計
   FLVV系列V錐流量計是一種極具優勢的新型差壓式流量?jì)x表。從80年代誕生伊始，就以其他常規差壓儀表無法相比的諸多優點，迅速在流量測量領域得到了廣泛的應用和好評。其原理與其他差壓式流量計一樣，是經典的密閉管道中能量守恒原理和流動連續性原理，并具有自整流、自清洗、自保護功能；直管段要求極短，無積污、堵塞，可保持長期穩定性；錐體后端高頻低幅的小噪音使測量下限相對很低，從而使量程比達15：1；其永久壓損只及孔板的1/3，和文丘里管相似。因此，V錐流量計可廣泛應用于石油、化工、電力、供熱、醫藥、環境保護以及食品加工等經濟各領域。
