蒸汽是工業生產的重要能源之一，也是城市集中供熱的主要熱源.。是企、事業單位成本核算的一項極其重要的經濟指標。蒸汽流量計量的正確與否，直接關系到蒸汽供、用雙方的經濟利益，容易產生貿易糾紛，西森自動化為用戶提供完美的計量系統解決方案，我們是貿易糾紛的解決方案提供者。

    蒸汽流量計量與蒸汽的密度有關，而蒸汽的密度隨著蒸汽的溫度、壓力變化而變化。因此，在蒸汽流量計量中必須合理的進行溫度、壓力補償，對密度進行修正，才能提高蒸汽流量計量的正確性，減小計量誤差。蒸汽分為飽和蒸汽和過熱蒸汽，由于蒸汽性質不同，在相同的壓力下蒸汽密度是不同的。因此，在蒸汽流量的計量中所采用的計量方法也不同。應根據被測蒸汽的性質，合理選擇計量?jì)x器、儀表和補償方法。

【西森·中國】為大家詳細介紹一下飽和蒸汽質量計量系統

1、什么是飽和蒸汽

    飽和蒸汽是指飽和狀態下的蒸汽，由氣體分子之間的熱運動造成的，當液體在有限的密閉空間中蒸發時，液體分子通過液面進入上面空間，成為蒸汽分子。由于蒸汽分子處于紊亂的熱運動之中，它們相互碰撞，并和容器壁以及液面發生碰撞，在和液面碰撞時，有的分子則被液體分子所吸引，而重新返回液體中成為液體分子。開始蒸發時，進入空間的分子數目多于返回液體中分子的數目，隨著蒸發的繼續進行，空間蒸汽分子的密度不斷增大，因而返回液體中的分子數目也增多。當單位時間內進入空間的分子數目與返回液體中的分子數目相等時，則蒸發與凝結處于動平衡狀態，這時雖然蒸發和凝結仍在進行，但空間中蒸汽分子的密度不再增大，此時的狀態稱為飽和狀態。在飽和狀態下的液體稱為飽和液體，其對應的蒸汽是飽和蒸汽，但最初只是濕飽和蒸汽，待蒸汽中的水分完全蒸發后才是干飽和蒸汽。蒸汽從不飽和到濕飽和再到干飽和的過程溫度是不增加的，干飽和之后繼續加熱則溫度會(huì )上升，成為過熱蒸汽。

    飽和蒸汽溫度和壓力是對應關系，因此只需監測兩者之中任一個數據，然后根據飽和蒸汽密度表查出對應的密度值，乘以蒸汽體積流量，就能計算飽和蒸汽的質量流量。

    因此飽和蒸汽質量流量的計量可采用三種補償方式：

（1）【精準】溫度壓力雙補償。（2）溫度補償；（3）壓力補償。

2、壓力補償-飽和蒸汽質量計量系統（僅對飽和蒸汽進行計量）

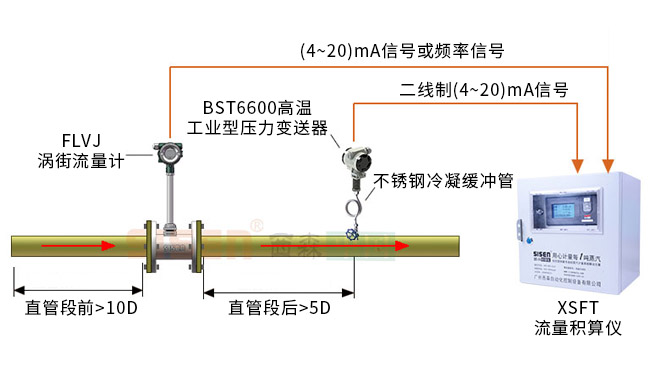

（1）壓力補償蒸汽質量計量系統組成：

1、FLVJ系列蒸汽流量計；

2、BST6600系列高溫型壓力變送器；

3、不銹鋼冷凝緩沖管配套壓力變送器使用；

4、XSFT系列流量積算儀（可選擇中文型流量積算儀或數碼管顯示型流量積算儀）

備注：一般情況下，飽和蒸汽質量流量的計量采用單補償方式，一般建議使用壓力補償，由于壓力變送器準確度高，響應時間快，因此計量更加準確。
