測量輸入

輸入信號

電流：0~20mA、0~10mA、4~20mA、0~10mA開方、4~20mA開方

電壓：0~5V、1~5V、0~10V、±5V、0~5V開方、1~5V開方、0~20 mV、0~100mV、±20mV、±100mV

熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2

線性電阻：0~400Ω

輸出

輸出信號

模擬輸出：4~20mA（負載電阻≤380Ω）、0~20mA（負載電阻≤380Ω）、0~10mA（負載電阻≤760Ω）、1~5V（負載電阻≥250KΩ）、

0~5V（負載電阻≥250KΩ）、0~10V（負載電阻≥500KΩ）

報警輸出：繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）

饋電輸出：DC24V±1，負載電流≤250mA

通訊輸出：RS485/RS232通訊接口，波特率1200~57600bps可設置，采用標準MODBUS RTU通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：15米；EtherNet通訊接口，通訊速率為10M，（只適用于局域網）

綜合參數

測量精度

0.2%FS±1d

采樣周期

1秒

設定方式

面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存。

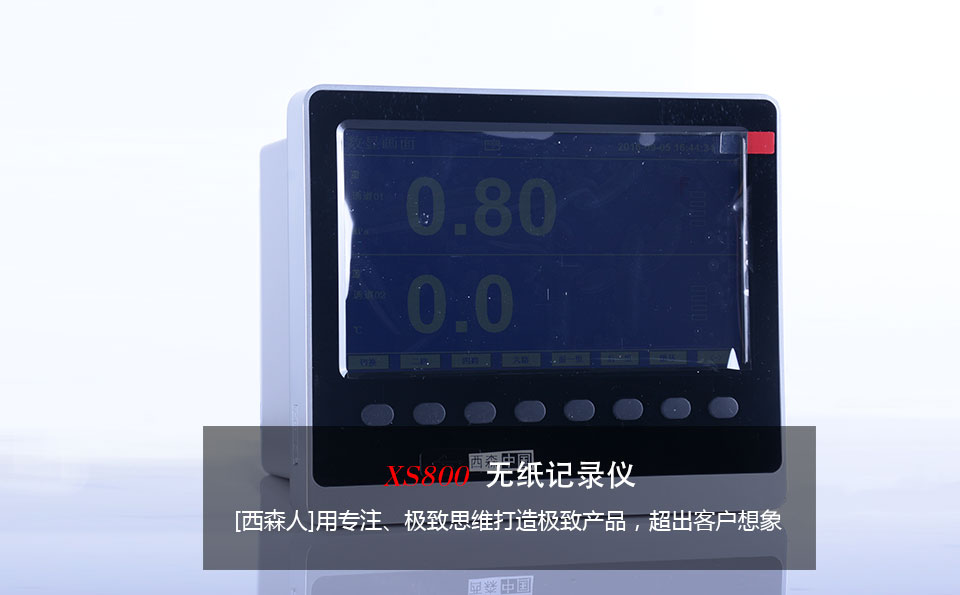

顯示方式

7英寸800*480點陣寬屏TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。屏幕亮度可以自由調節

顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等

存儲容量

內部Flash存儲器容量64M Byte

記錄間隔

1、2、4、6、15、30、60、120、240秒九檔可供選擇。

存儲長度

24天（間隔1秒時）—5825天（間隔240秒時）

計算公式：記錄時間（天）=

（注：通道數的計算：程序將通道數劃分為4、8、16、32、64五檔，當儀表通道數落在兩檔之間時，以大的數作為計算的通道數。例如：儀表通道數是12路，公式中通道數以16計算）

使用環境

環境溫度：-10～50℃；相對濕度：10～90%RH（無結露）； 避免強腐蝕氣體。（注：若現場環境惡劣，定貨時務必特殊說明）

工作電源

AC85～264V(開關電源)，頻率范圍：50-60HZ，最大功耗：20VA
