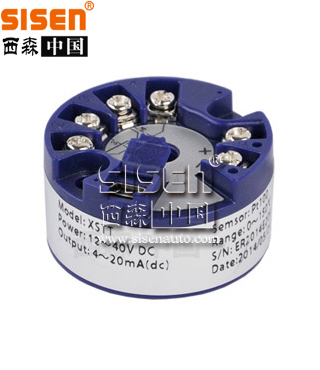

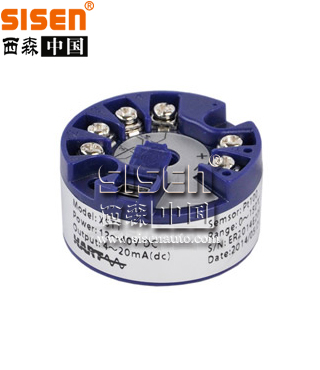

XSTT 頂部安裝智能溫度變送器

XSTT系列智能溫度變送器，用于熱電阻（RTD)、熱電偶（TC）、電阻（Ω）、電壓（mA）信號輸入，二線制模擬輸出，安裝于傳感器內部。

產品描述

圖片關鍵詞

XSTT系列頂部安裝智能溫度變送器，用于熱電阻（RTD)、熱電偶（TC）、電阻（Ω）、電壓（mA）信號輸入，二線制模擬輸出，安裝于傳感器內部。

XSTT系列頂部安裝智能溫度變送器分為XSTT-A頂部安裝智能溫度變送器和XSTT-C頂部安裝HART智能溫度變送器。

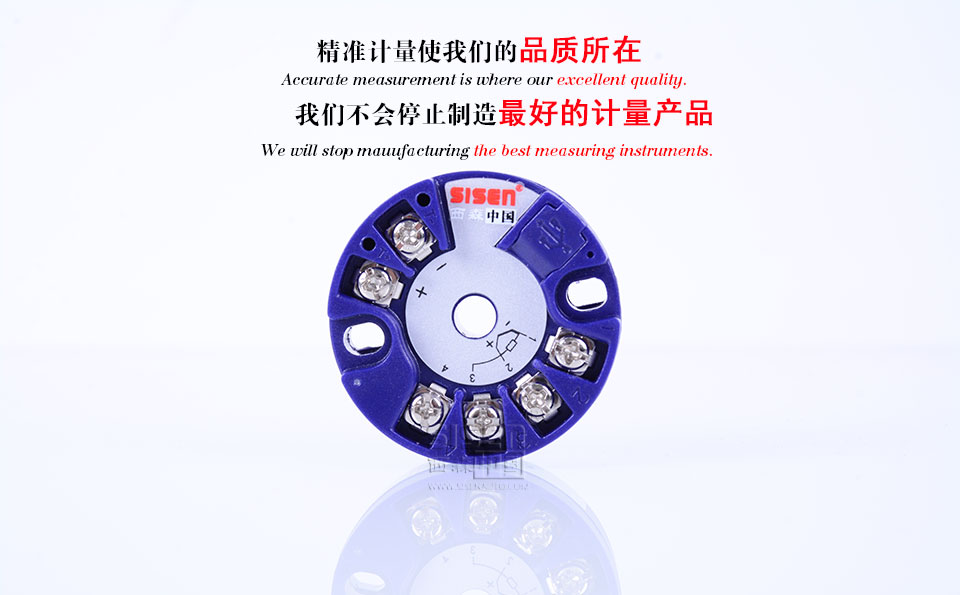

智能溫度變送器

圖片關鍵詞

產品特點對比

XSTT-A頂部安裝智能溫度變送器	XSTT-C頂部安裝HART智能溫度變送器

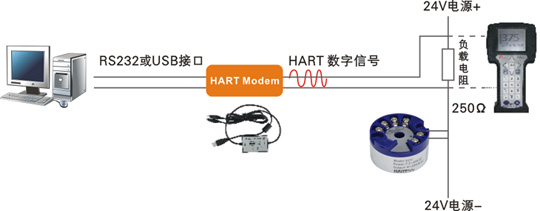

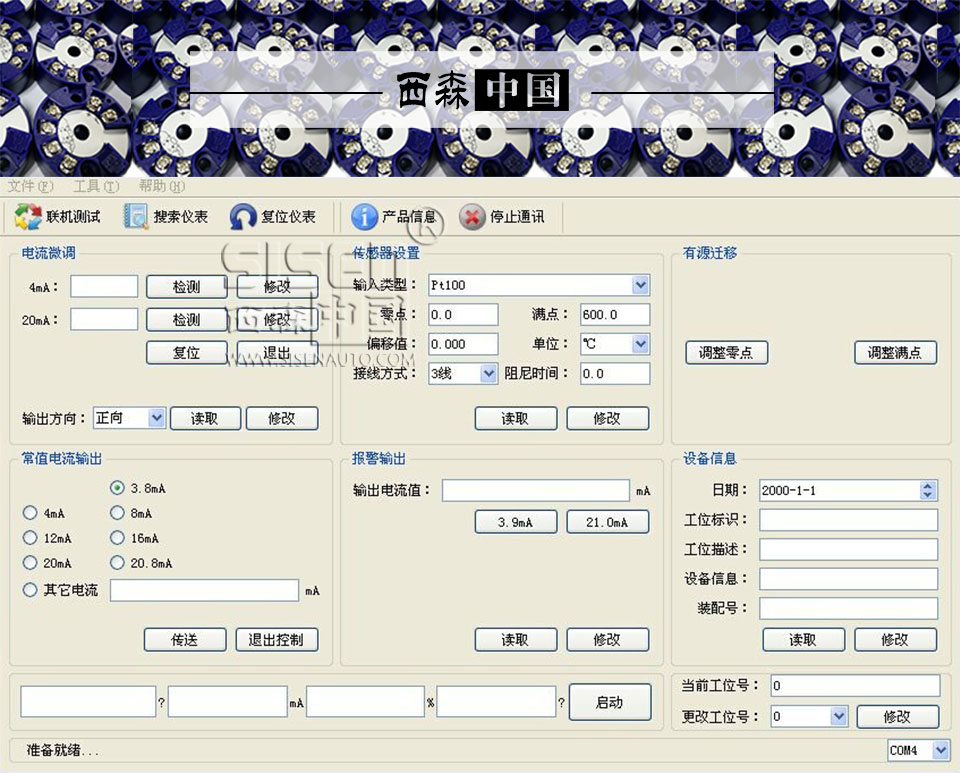

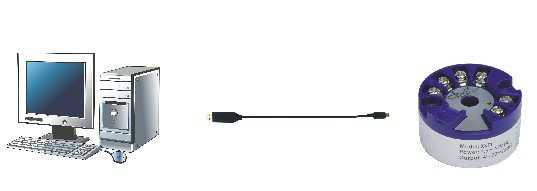

通過PDA手操器或者PC進行組態	通過HART協議，使用PDA手操器或者PC進行組態
熱電阻輸入2種	熱電阻輸入種類更多，多達11種
熱電偶輸入8種	熱電偶輸入種類覆蓋廣泛
電阻輸入值更寬，高達4.5KΩ	電阻輸入值更寬，高達2KΩ
電壓輸入-120~120mV	電壓輸入范圍更廣，-100~200mV
內置冷端補償	精度更高，內置冷端補償
	電氣隔離2000VAC
精度等級：≤0.2%FS	精度等級：≤0.2%或者≤0.08%

圖片關鍵詞

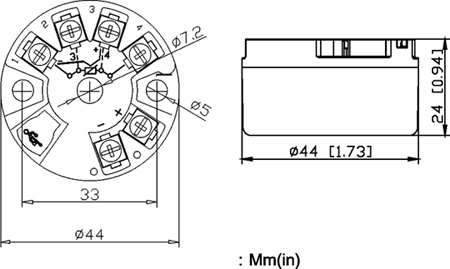

基本結構

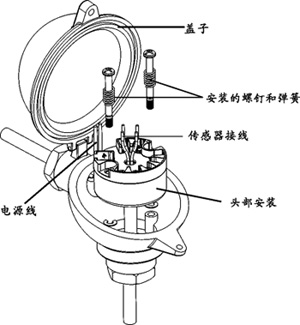

基本結構	安裝示意圖

圖片關鍵詞

技術參數

輸出
輸出信號	4~20mA
最大負載	Max.(V電源-7.5V)/0.022A(電流輸出)
測量方式	溫度-線性、電阻-線性、電壓線性
電路限制	≤22mA
響應時間	≤1s
飽和電流	低端3.9mA；高端20.5mA
報警電流	傳感器損壞或者傳感器短路輸出為3.9mA或22mA(熱電偶除外)
電源
供電電壓	U=12V~40V
環境條件
工作溫度	-40~+85℃
儲藏溫度	-40~+100℃
冷凝	允許
防護等級	IP00;IP66(安裝)
抗震性	4g/2~150Hz
電壓影響	忽略不計
安裝條件
安裝角度	不限
安裝區域	B型頂部盒式安裝
測量精度
精度等級	XSTT-A:≤0.2%FS XSTT-C:≤0.2℃ 或≤0.08%FS 測量精度與所設的測量范圍有關
